| Unitate | Bucată | |
|---|---|---|

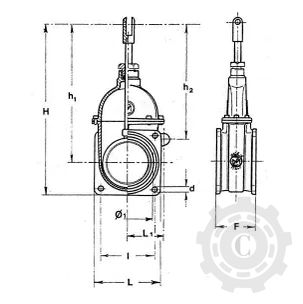

| ØDiametru nominal orificiu de trecere | 4 in | |
| lDistanță orificii/șuruburi de montare flanșă | 150 mm | |
| dDiametru orificii/șuruburi de montare flanșă | 13 mm | |
| FGrosime flanșă | 90 mm | |
| LLățime totală | 180 mm | |
| HÎnălțime totală | 380 mm | |
| h1Distanța de la centru orificiului de trecere la capătul mânerului | 290 mm | |
| h2Distanță orificii de montare mâner (vertical) | 236 mm |
